| 油壓缸內徑 Bore sizes of cy linder(mm) | Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ80、Φ100、Φ125、Φ150、Φ160、Φ180、Φ200 |
| 行程范圍 Route of travel scope(mm) | 1-2500 (行程超過2500mm請與我司業務部聯系) |
| 工作媒介 Power fluid | 以濾清之標準液壓油 Filtered oil |
| 缸管材質 Material of cylinder bareel | 碳鋼管 Carbon steel pipe |
| 使用壓力范圍 The range of pressure(Mpa) | 0.3-7Mpa (3-70kg/cm2) |
| 使用溫度范圍 The range of temperature(℃) | -10°~+150°(C) |
| 行程公差 | ±1 |
| ||||
| ||||

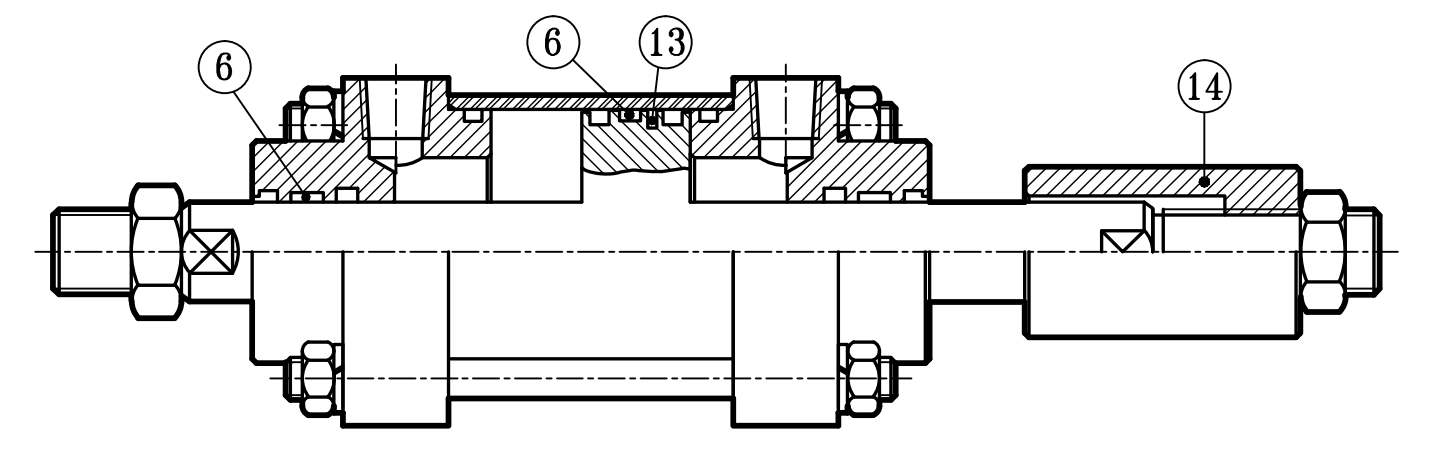

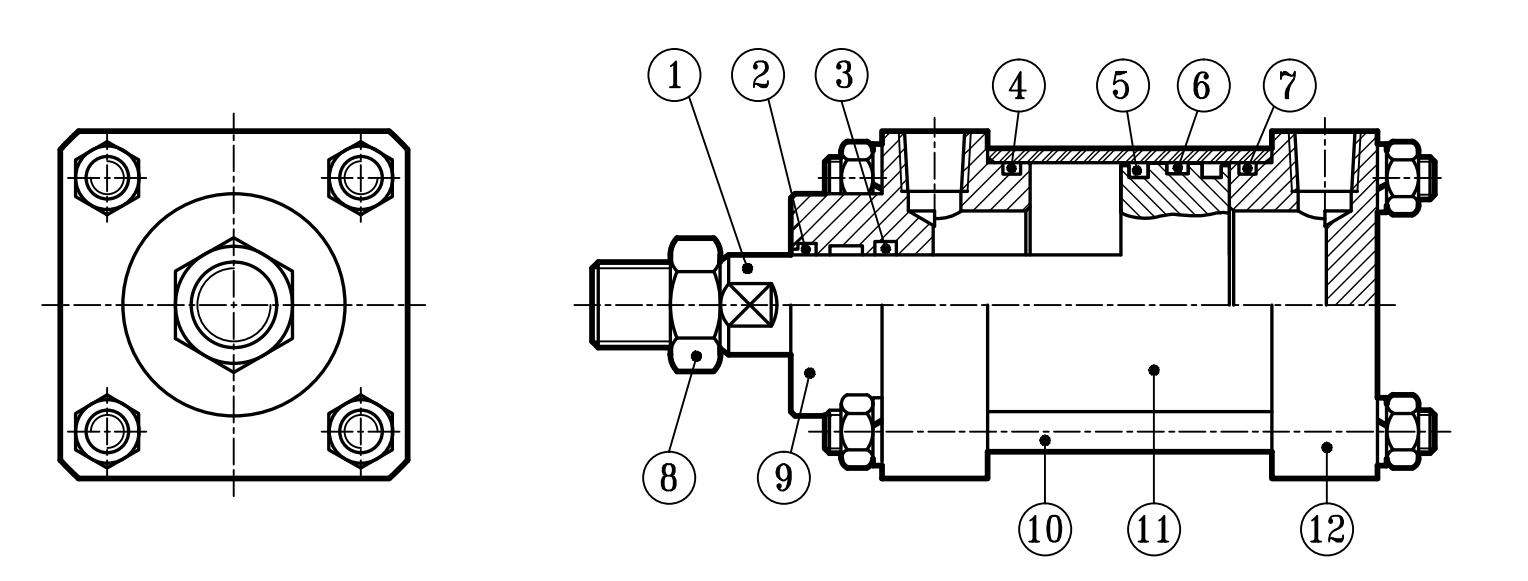

| No | 零件名 Part name | 數量 Quantity | No | 零件名 Part name | 數量 Quantity | No | 零件名 Part name | 數量 Quantity |
| 1 | 活塞桿 Piston rod | 1 | 6 | 導向環 Wearing ring | 1 | 11 | 油缸本體 Cylinder tude | 1 |
| 2 | 刮塵環 Dust wiper | 1 | 7 | 活塞本體 Piston | 1 | 12 | 后蓋 End cover | 1 |
| 3 | 刮油環 Rod packing | 1 | 8 | 軸心螺帽 Rod nut | 1 | 13 | 磁石 Magnet | 1 |
| 4 | 缸封環 Gasket | 2 | 9 | 前 蓋 Rod plate | 1 | 14 | 可調螺帽 Adjustdle nut | 1 |
| 5 | 活塞環 Piston packing | 2 | 10 | 固定拉桿 Tie dolt | 4 |

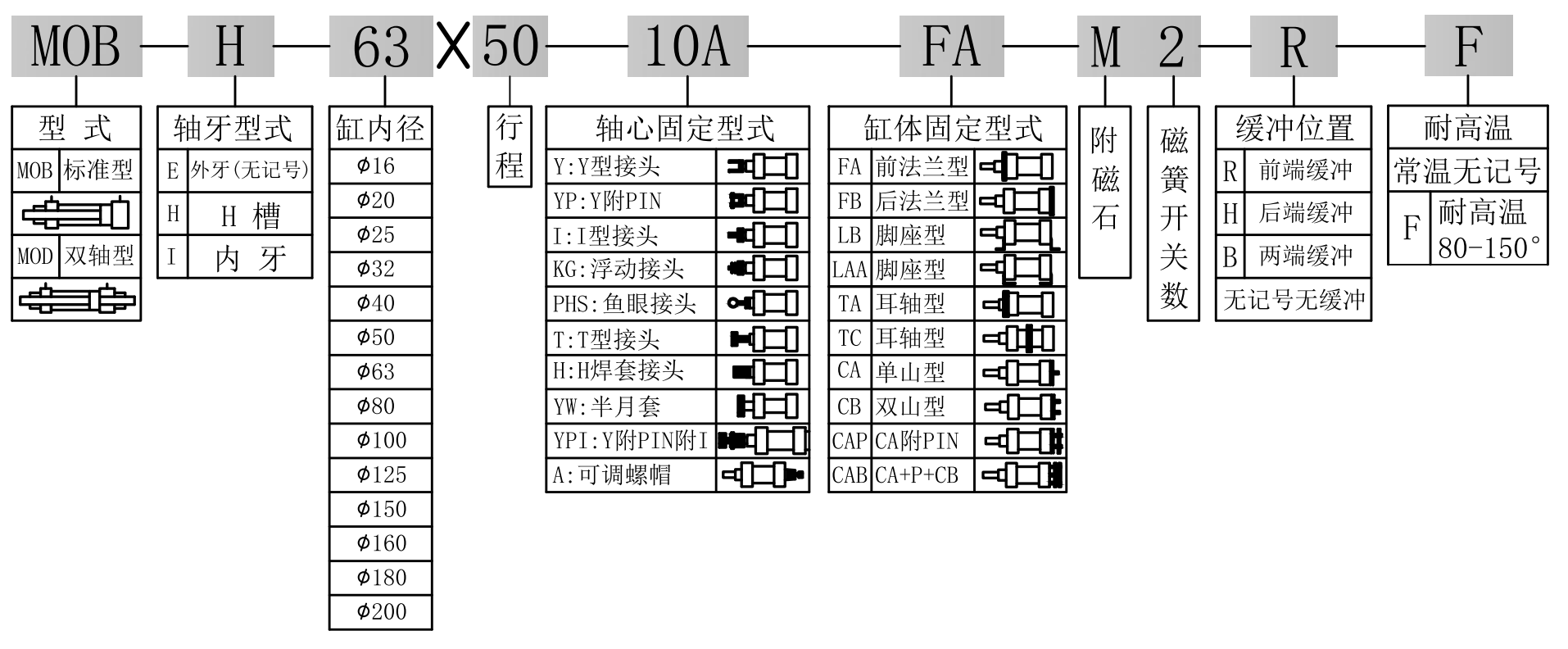

訂購：m0
