| Code | A | B | C | E | F | G | H | I | D | 夾持力 | 定位銷 | |
| Z189-10 | 精密型 | 10 | 21.5 | 18 | 9.5 | 5.1 | 7 | 17.5 | 40 | M5 | Φ6-30 | 10 |
| Z189-12 | 12 | 25.5 | 22 | 11 | 6.1 | 7.5 | 18 | 43 | M6 | 15 | ||
| Z189-16 | 16 | 31.5 | 28 | 3.1 | 9.5 | 20.5 | 50 | M6 | 25 | |||
1.此限位夾主要應用于大型行位機構；
2.安裝簡單，采用雙銷釘定位，受力更平衡
限位螺絲安裝孔深（F值）不能過深，鎖緊后必須 保證主體活動順暢；

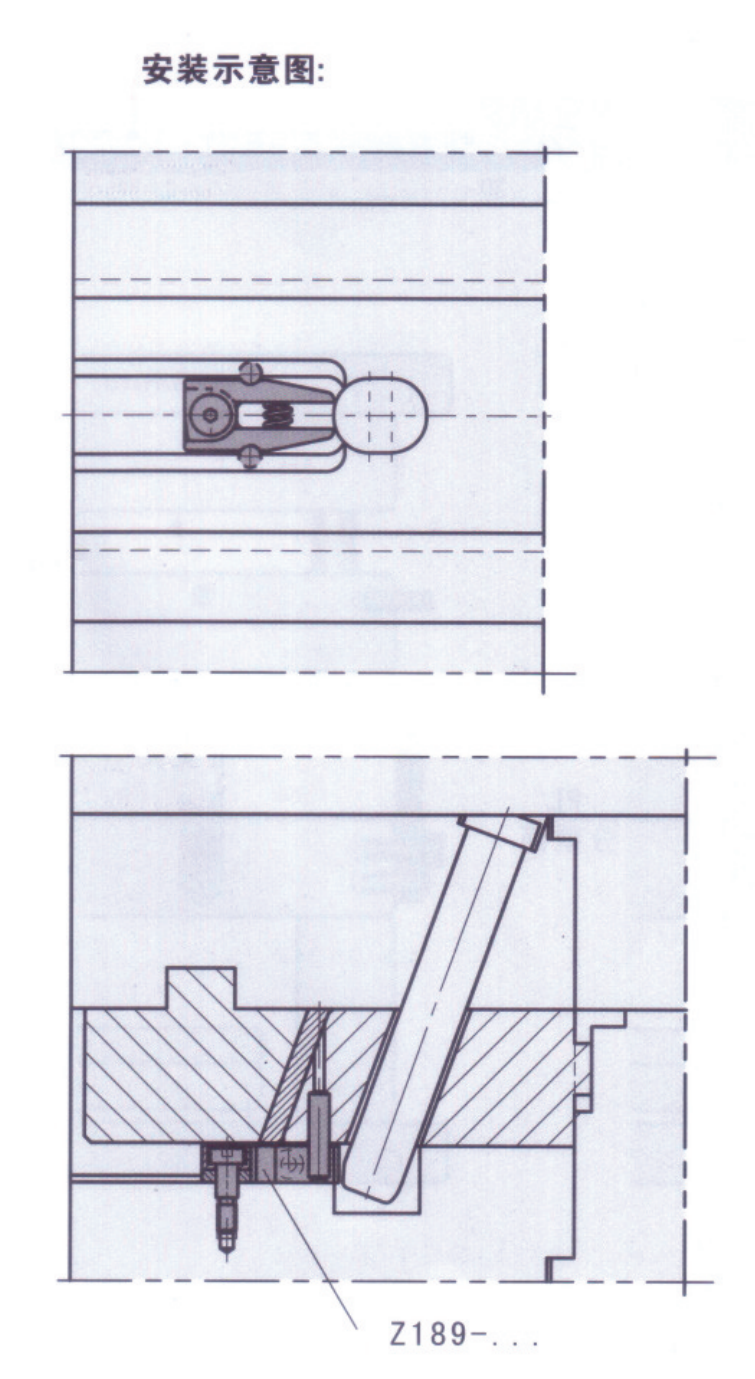

銷釘一般安裝在滑塊上，主體通過限位螺絲固定在 模板上，需精確計算好滑塊行程.

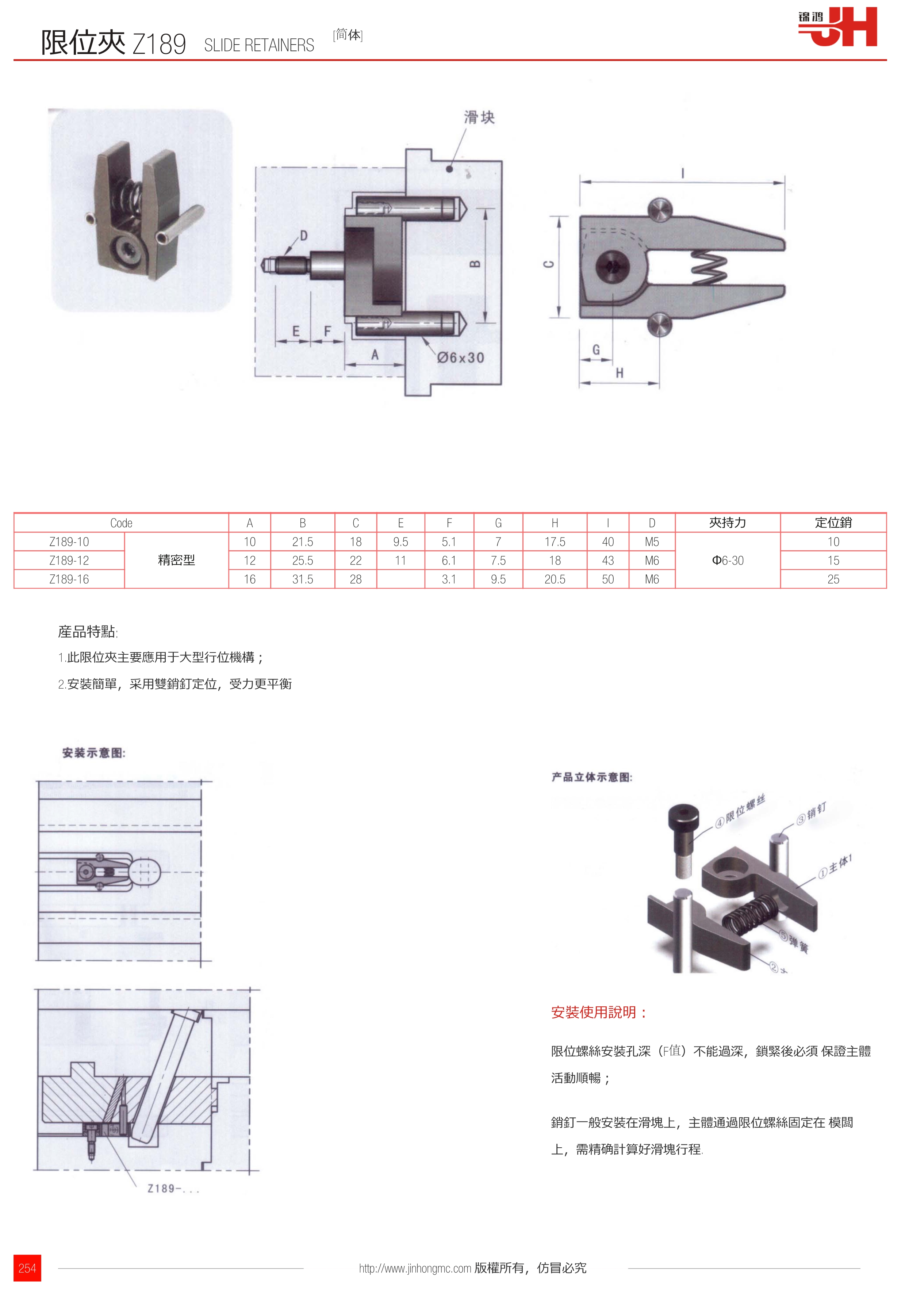

訂購：限位夾 Z189
