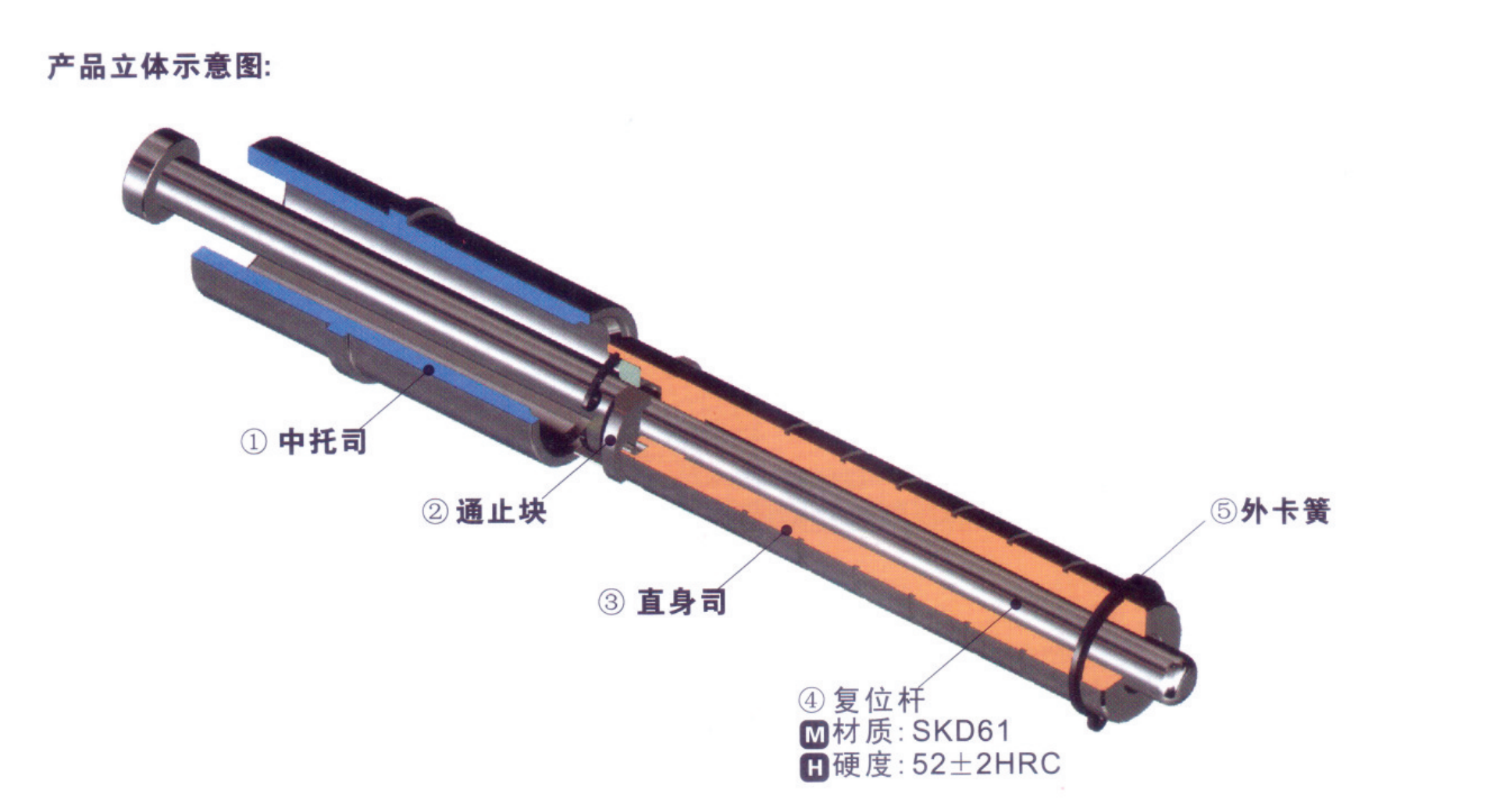

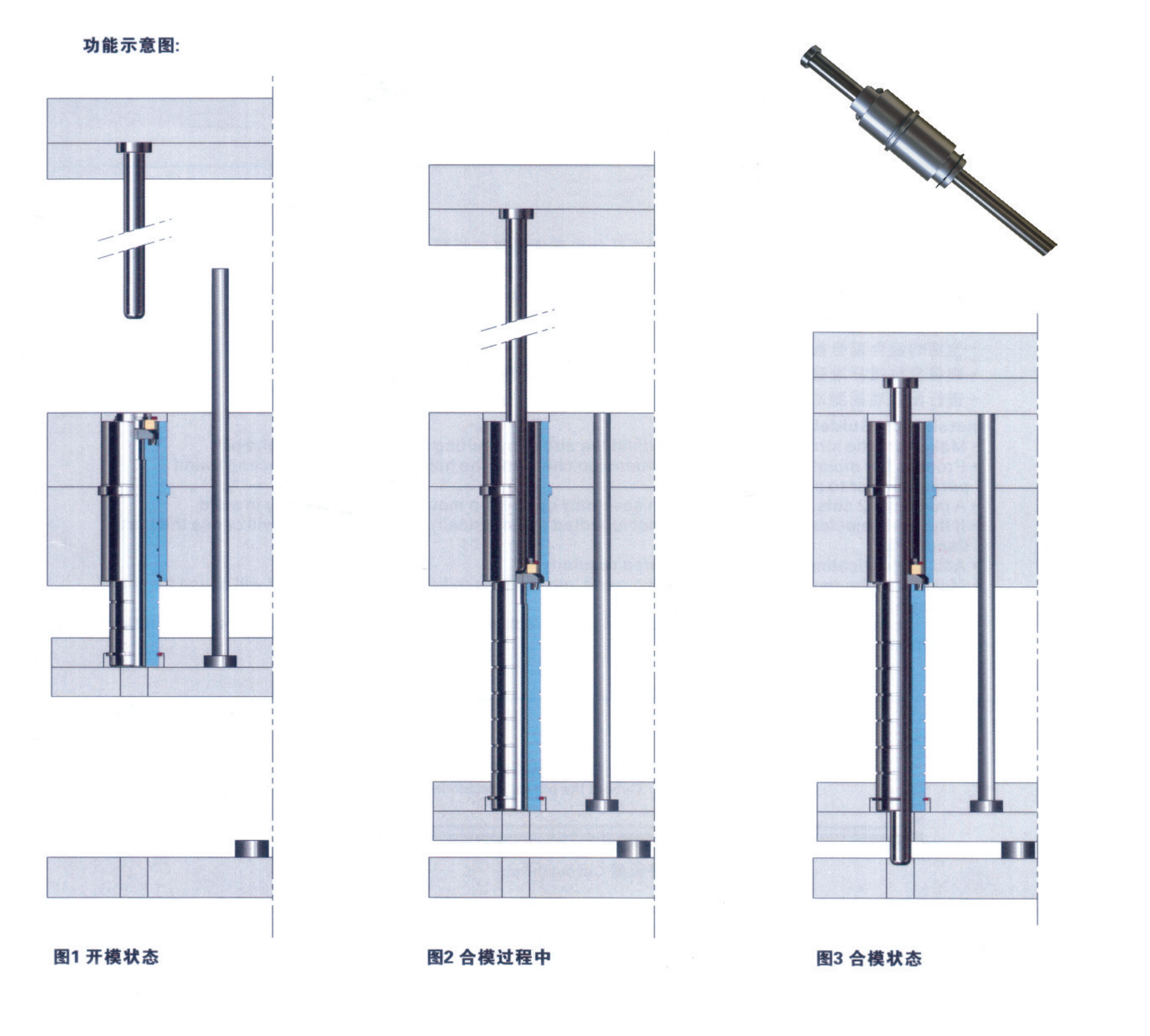

1.此裝置作用為在合模前先將頂針板完全復位，從而防止模具損壞；
2.此機構為內部安裝，占空間??；即使頂針的頂出行程較大，也可完全實現早回作用;
3.內部安裝，可避免與模具外部安裝零件及水路沖突。

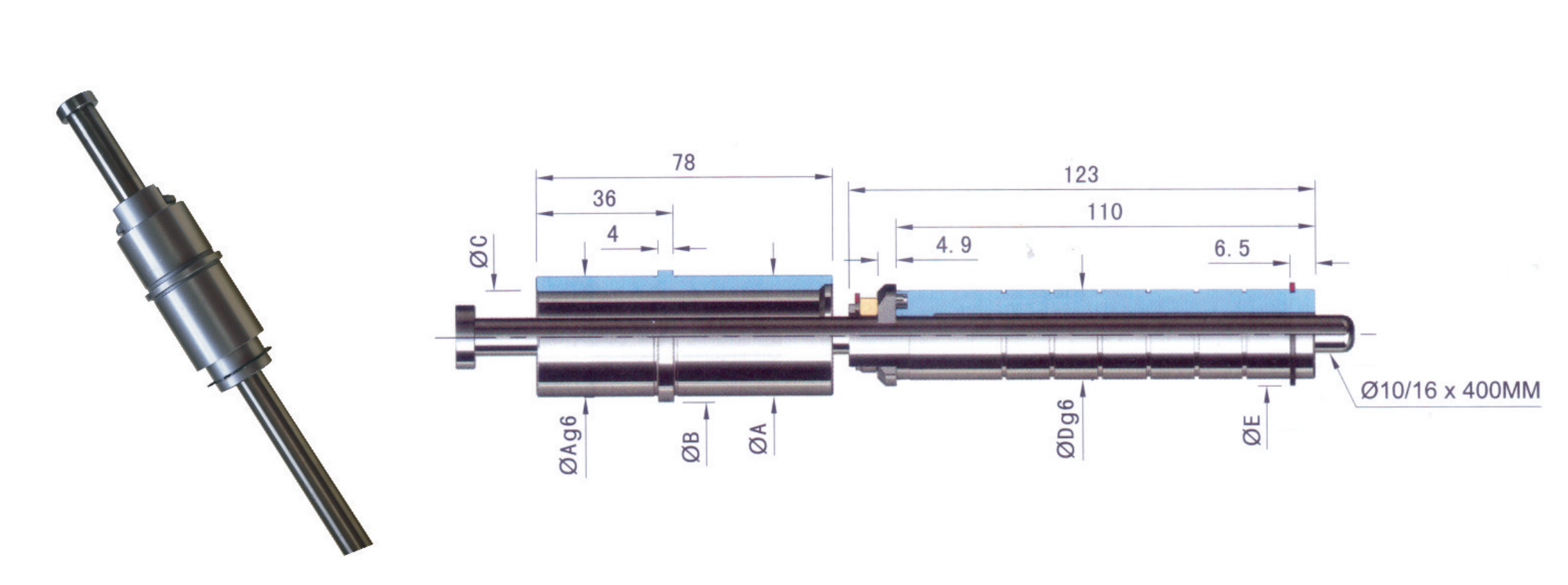

| Code | A | B | C | D | E | F | G | H |
| ER-100E | 32 | 35 | 24.2 | 24 | 27 | 10 | 5 | 17 |
| ER-101E | 42 | 46 | 32.2 | 32 | 36 | 16 | 7 | 24 |

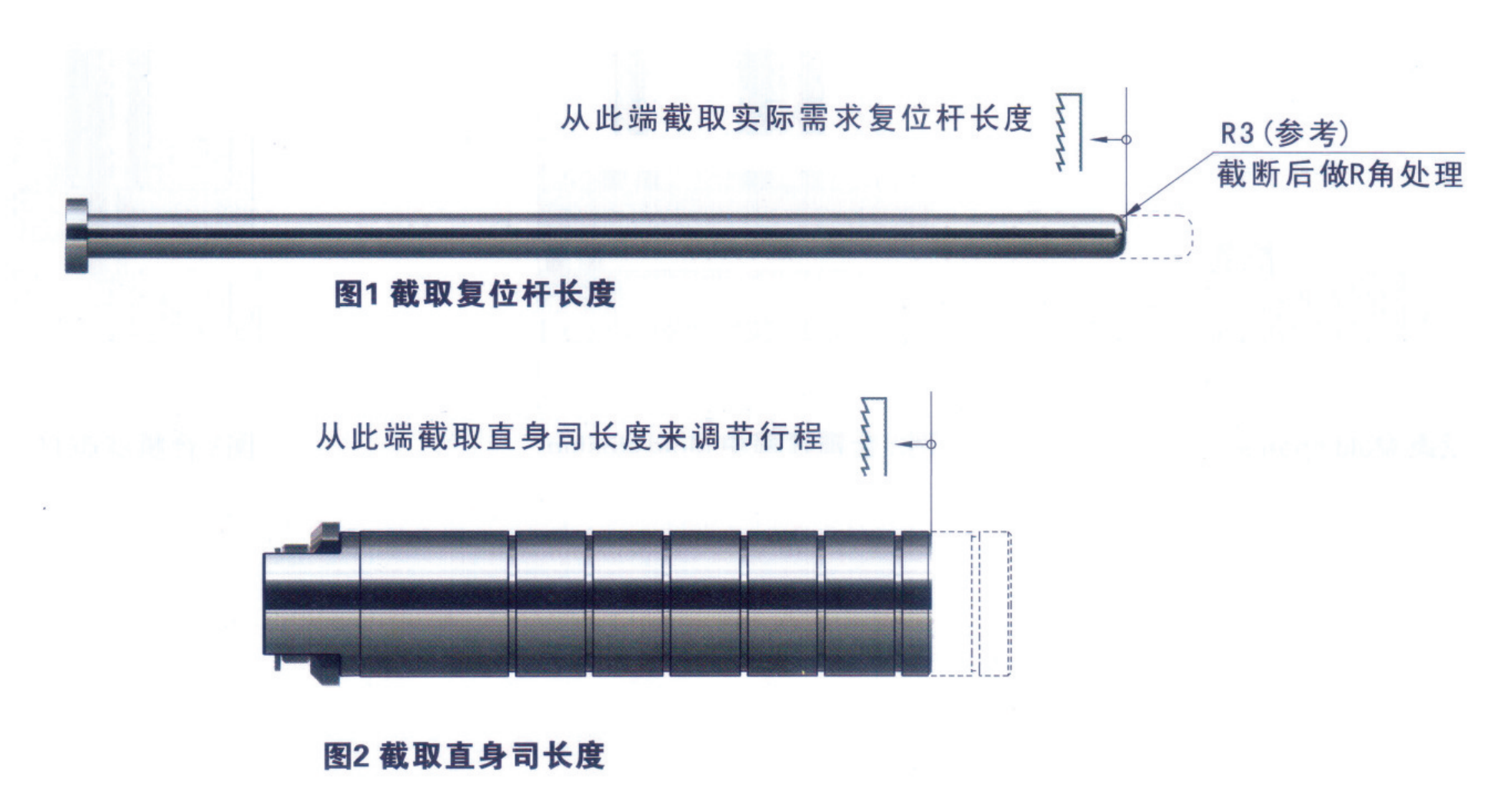

精確計算行程，可通過截取直身司及復位桿長度來調整復位行程（如下圖所示）；

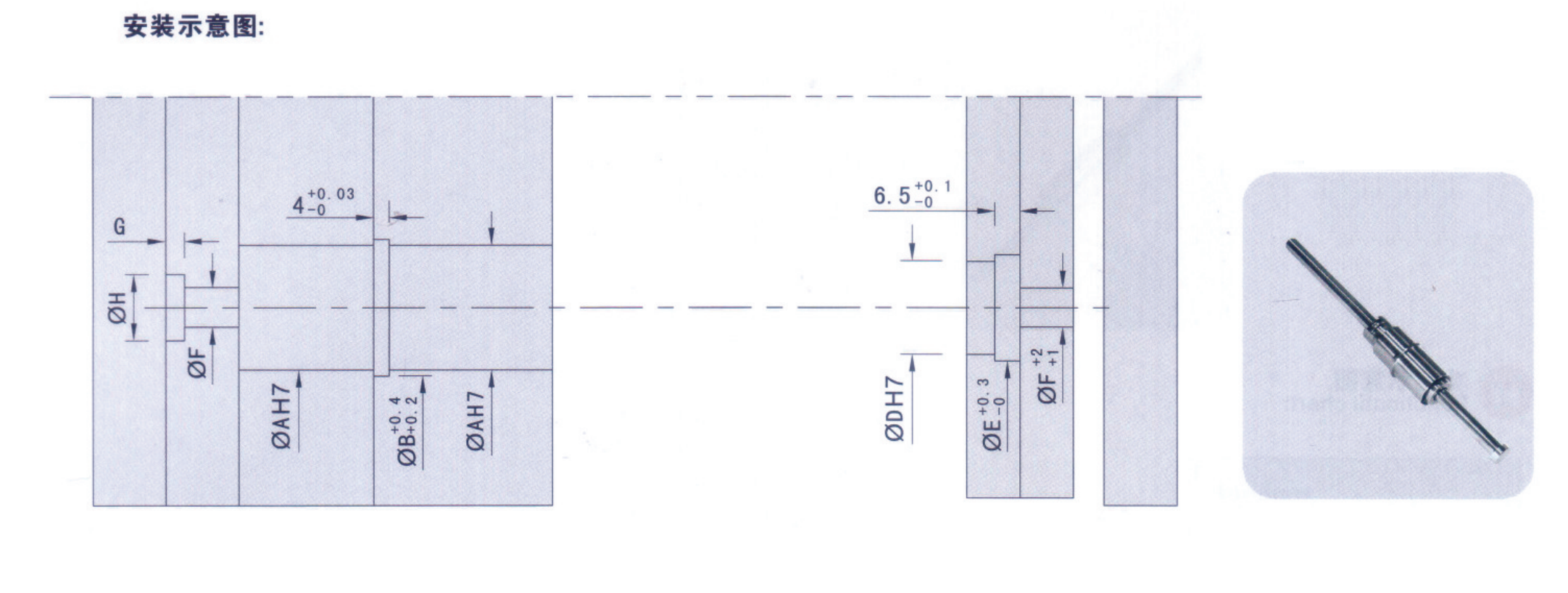

參考開框尺寸圖加工安裝孔，注意所有安裝孔均同心并且垂直于分型畫；
每套模具要求至少使用2套或2套以上推板復位機構，并且對稱安裝；
如未對稱安裝，可能導致單套復位機構受力，因受力不平衡將導致組件斷裂；
定期對組件配合部位添加潤滑油；
確保復位推桿準確裝入直身司的前端部分，請注意如錯位將導致模具損壞；
進行配合功能測試，查看復位機構各部位是否順暢，行程是否吻合。
訂購：復位機構ER
